営業品目

配管用の分岐管「バーリング加工管」をお引き受けします。

弊社は40年以上にわたりステンレス及び炭素鋼鋼管の一般・オリジナル継手の製造・販売を手掛けております。
取扱品目にございますフレアー管・メッキラップ・ラップジョイント・SAジョイント等、変わることなく多分野のお客様にご愛顧いただいております。
その中で「バリーング加工管」は近年、配管部材の加工法として用途分野が拡大してきております。
加工法としてはサイズ・用途・仕様により古くから様々なものがございますが、弊社はお客様のご要求にご満足いただけるよう長年蓄積してきたノウハウにより、最適な方法にて「バーリング加工管」を短納期で納入させていただいております。

材質・サイズ(管径・厚さ)・仕様・納期等に関して即時、対応いたします。 お打ち合わせが必要な場合はただちにお伺いいたします。

NIKKANの「バーリング加工管」の特徴

(1)母管端部径および分岐管端部径を精度よく加工(配管継手の公差に準拠)
(2)分岐管は任意の非干渉部位に管軸方向のピッチ・周方向の角度ピッチを精度よく加工
(3)同径の分岐管の場合でも母管中央部のくびれが少ない

加工実績例

最大サイズ
(1)φ980×φ318.5×25t (SUS316L)
一般品
(2)φ267.4×φ165.2×6.6 t (SGP黒ガス管)
最大サイズ
加工部の
カラ―チェック状況
  一般品
一般品
(3)φ165.2×φ139.8×4.0t (SUS316)
多LOT品 (8000ヶ所)
(4)φ89.1×φ27.2×3.0 t (SUS316L)
一般品     多LOT品
海上輸送梱包
状態
母管<枝管
(5)φ89.1×φ114.3t×3.0t (SUS316)
肉厚品
(6)φ139.8×φ21.7×9.5 t (SUS304)
母管<枝管
内面#400研磨
  肉厚品
枝管は開先加工



対応サイズ

150A×150A 45°Y管 バーリング加工品

Y管 バーリング加工品

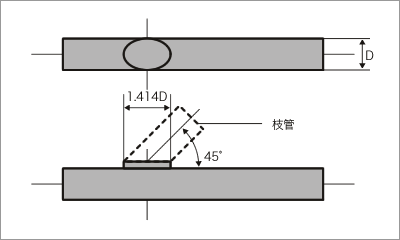

分岐管端部のバーリング形状寸法は溶接する枝管を45°に切断した形状寸法 (内径合わせ)

対応サイズ

厚さ:10S (その他 SGP・SU・Sch40 厚さ)

母管 枝管(分岐管)
外径 厚さ
50A 3.0 40A 50A
65A 3.0 40A 50A 65A 100A
80A 3.0 50A 65A 80A 125A
100A 3.0 65A 80A 150A
125A 3.5 80A 100A 200A
150A 3.5 100A 125A
200A 4.0 125A 150A
250A 4.0 150A 200A
300A 4.5 200A



Y管 バーリング加工品
